Schlitzwandfugen verbinden die einzelnen Lamellen zu einer durchgehenden Wand. Um einen kraftschlüssigen Verbund über die Fugen zu ermöglichen ist es erforderlich die Lamellen durch eine Fugenkonstruktion miteinander zu koppeln. Diese „Verzahnung“ kann über eine Vielzahl an firmenspezifischen Lösungen realisiert werden. Auf welches Fugenelement im Einzelfall zurückgegriffen wird, hängt von den zu erwartenden Kräften und der erforderlichen Dichtigkeit der auszuführenden Schlitzwand ab.
Wiedergewinnbare FugenelementeWiedergewinnbare Fugenelemente, jeweils mit und ohne Fugenband, sind die klassischen Fugensysteme im Schlitzwandbau. Sie werden entweder horizontal mit dem Greifer während des Aushubs der Sekundärlamelle oder vertikal mit hydraulischen Ziehvorrichtungen zurückgebaut.
Verbleibende FugenVerbleibende Fugen haben den Vorteil, dass im Zuge der Herstellung der Sekundärlamelle der Arbeitsschritt des Lösens der Abstellelemente entfallen kann. Nachteilig wirkt sich aus, dass Umlaufbeton nicht durch Rückbau des Fugenelements beseitigt werden kann, sondern durch Meißeln entlang des Fugenelementes gelöst werden muss. Zu den verbleibenden Fugen zählen Stahlflachfugen und Fertigteilfugen.

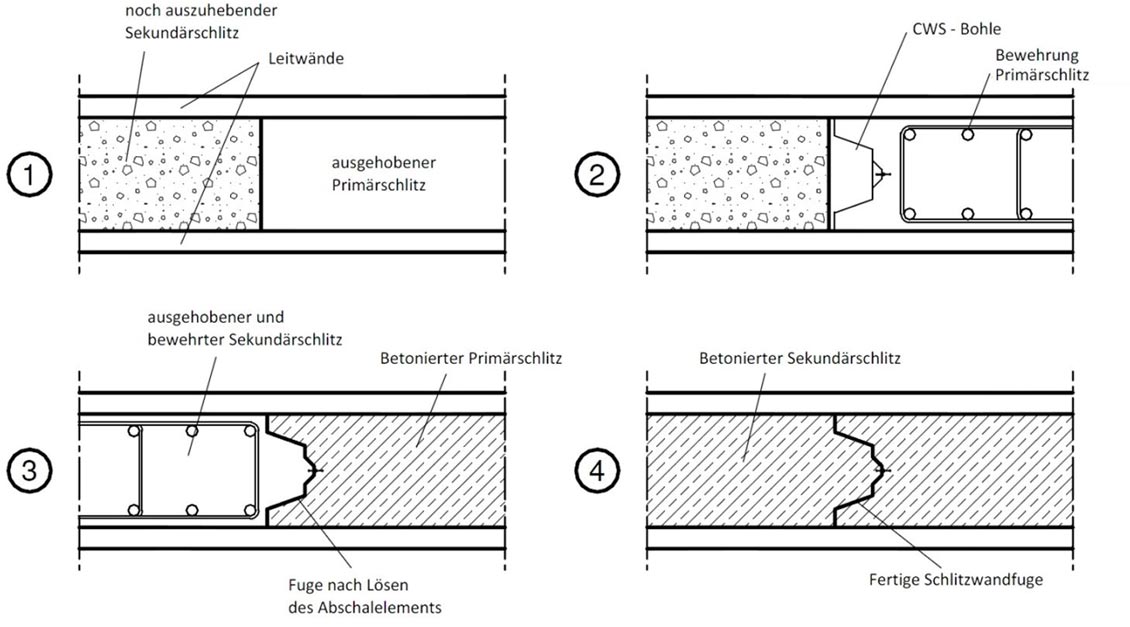

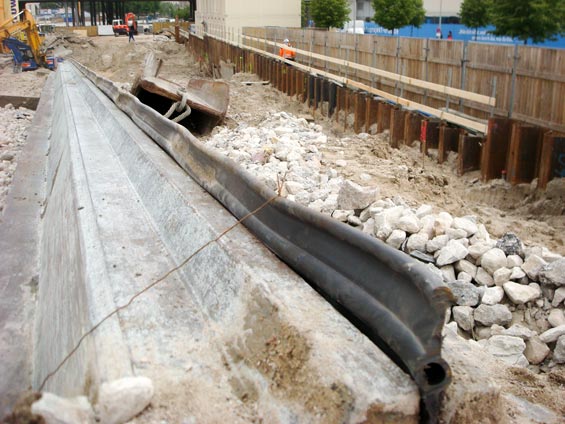

CWS-Fuge System Bachy (Mit oder ohne Fugenband)

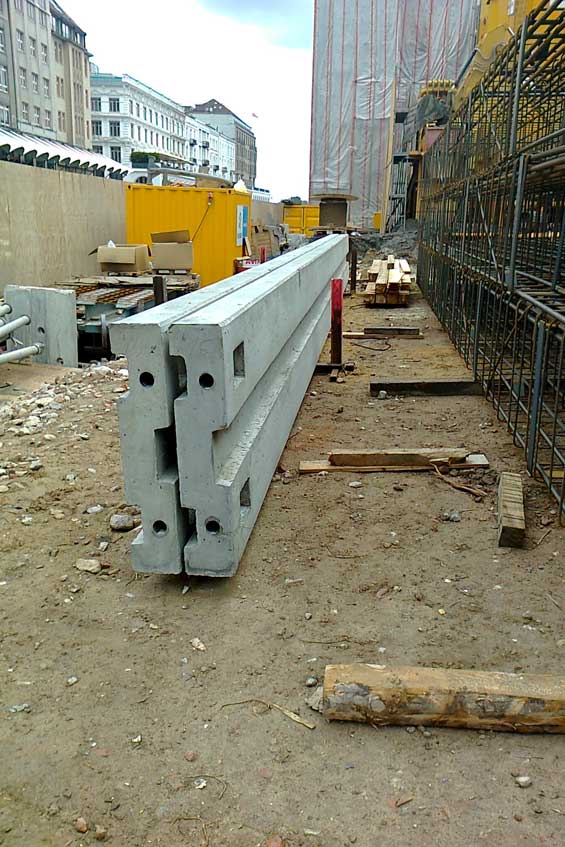

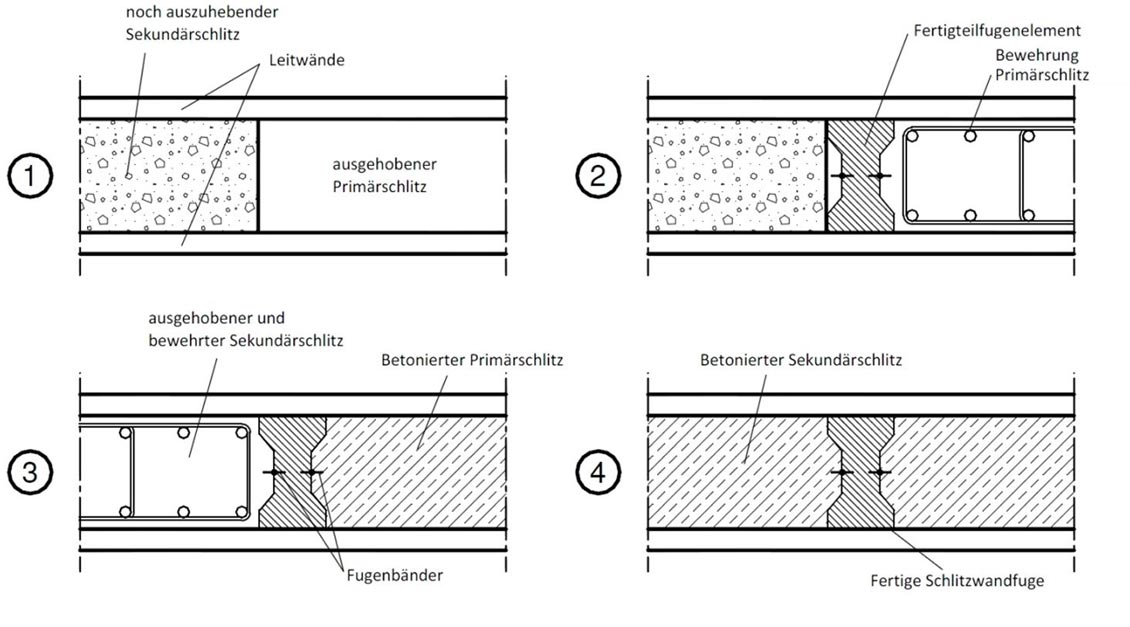

Fertigteilfuge (mit Fugenband)

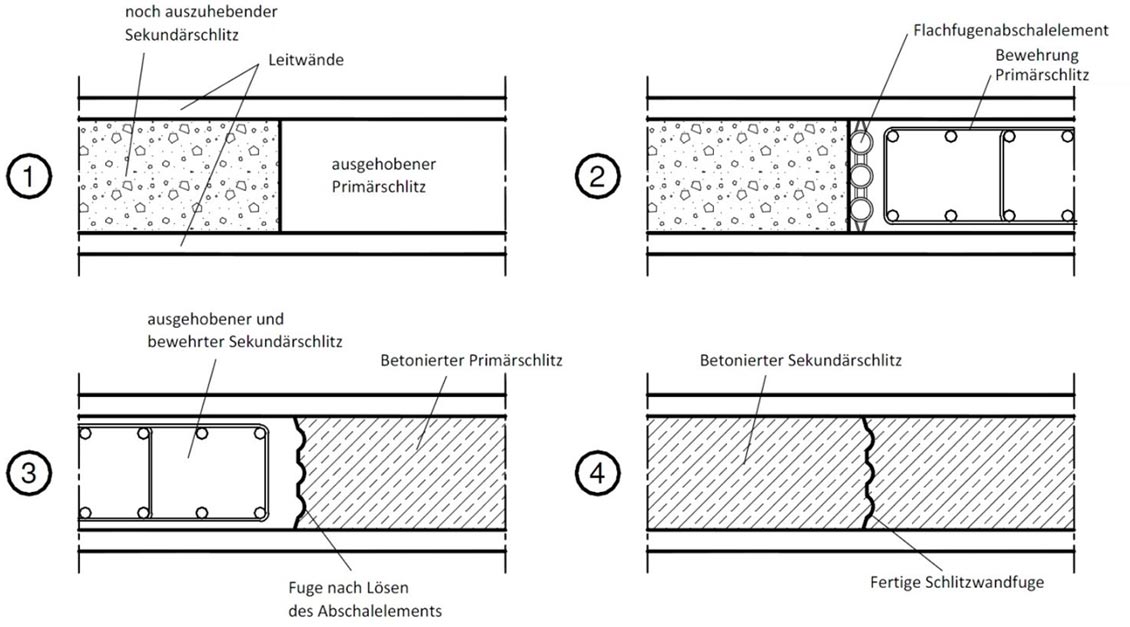

Verlorene Flachfuge (ohne Fugenband)
Wiedergewinnbare Flachfuge (ohne Fugenband)

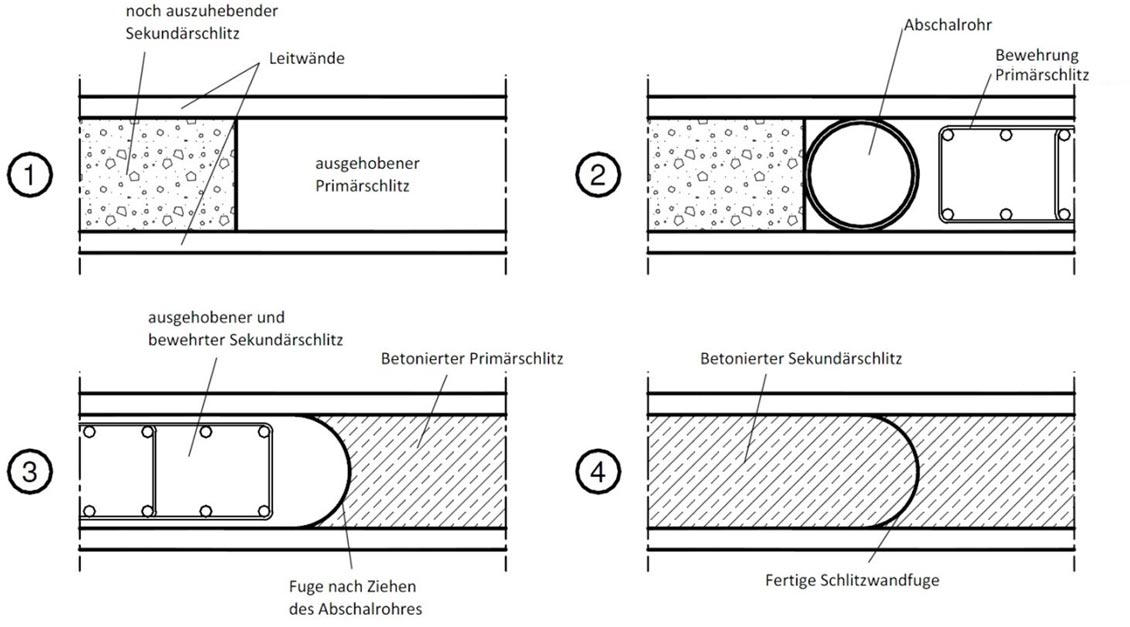

Abschalrohre
